Шкаф управления двигателем на системы подпора и дымоудаления (ПД, ВД) вида: РЭС-П-НКУ-В: ШУВ1

Ключевые особенности:
- управление одним двигателем;
- шкафы управления ШУВ1 можно ставить вплотную к друг другу (вентиляция через переднюю дверцу);
- опционально есть возможность поставить преобразователь частоты (устройство плавного пуска) на номинал выше;
- наличие двух сигналов «Пожар» (при отсутствии второго сигнала «Пожар» его можно не использовать согласно руководства по эксплуатации на ШУВ1), возможность использования сигнала пожар следующих видов: сухой контакт/12В/24В;
- возможность выбора пуска(работы) двигателя: прямой пуск, устройство плавного пуска, преобразователь частоты;
- возможность выбора исполнения с АВР и без АВР;
- контроль наличия и параметров электропитания на вводе сети;
- контроль исправности входных цепей на обрыв и короткое замыкание;
- контроль силовой цепи питания двигателя;
- местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
- передачу сигналов состояния ШУВ1;
- степень защиты IP54 в базовой версии (в спец. исполнении возможно исполнение IP65);
- возможность передачи сигналов о состоянии шкафа и исполнительных механизмов в систему «Болид» и «Рубеж», а также прием сигналов;
- удобство монтажа резистивных сборок (блоки БРС-НО, и БРС-НЗ идут в комплекте со шкафом);
- возможность индивидуального изготовления по техническому заданию заказчика с соблюдением всех пожарных норм.

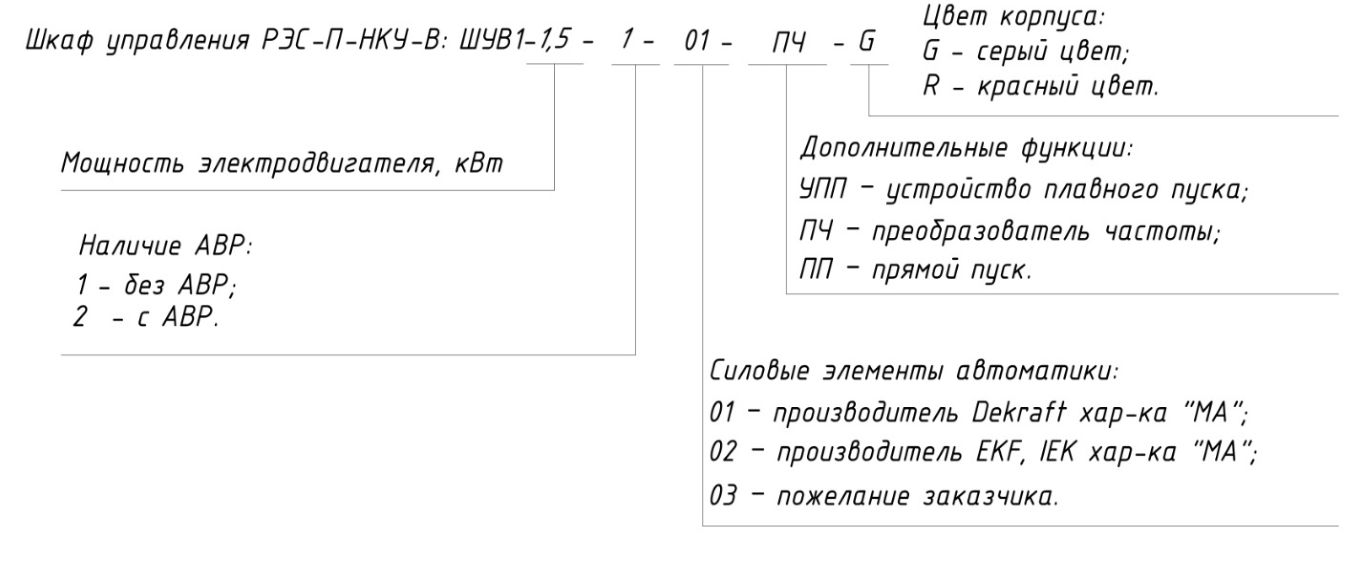

Структура условного обозначения ШУВ1:

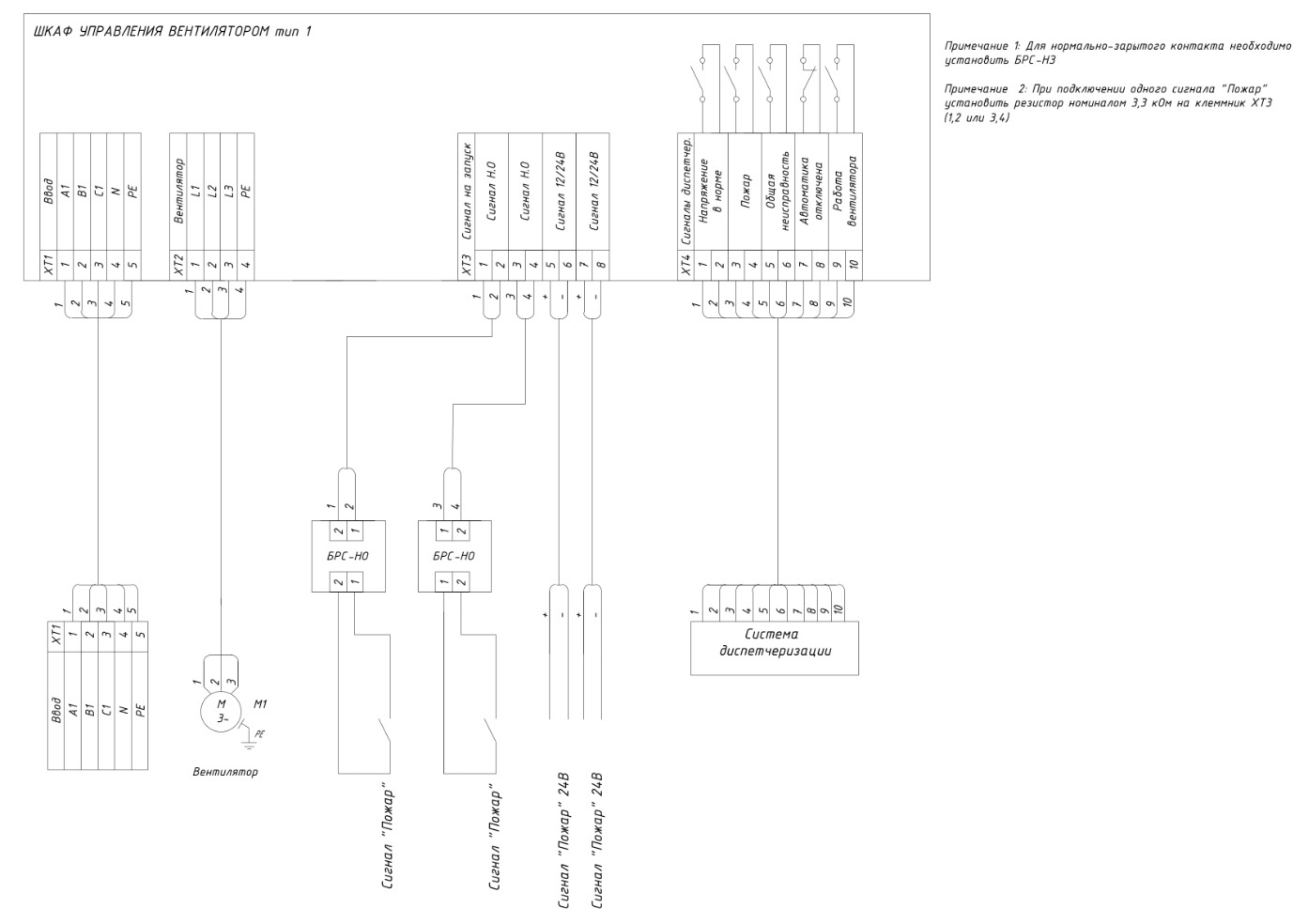

Схема подключения шкафа управления РЭС-П-НКУ-В: ШУВ1 без АВР (опционально):



Схема подключения шкафа управления РЭС-П-НКУ-В: ШУВ1 с АВР:



Стоимость ШУВ1

Модель	Цена c НДС,руб.
РЭС-П-НКУ-В: ШУВ1-1,5-1-01-ПЧ-G	99 814,00 ₽
РЭС-П-НКУ-В: ШУВ1-3-1-01-ПЧ-G	104 510,00 ₽
РЭС-П-НКУ-В: ШУВ1-5,5-1-01-ПЧ-G	112 810,00 ₽
РЭС-П-НКУ-В: ШУВ1-7,5-1-01-ПЧ-G	116 161,00 ₽
РЭС-П-НКУ-В: ШУВ1-11-1-01-ПЧ-G	138 510,00 ₽
РЭС-П-НКУ-В: ШУВ1-15-1-01-ПЧ-G	169 822,00 ₽
РЭС-П-НКУ-В: ШУВ1-18,5-1-01-ПЧ-G	204 516,00 ₽
РЭС-П-НКУ-В: ШУВ1-22-1-01-ПЧ-G	242 112,00 ₽
Остальное по запросу



Каталог шкафов противодымной вентиляции РЭС-П-НКУ-В - скачать
