Шкаф управления дренажными насосами: РЭС-НКУ: ШУДН

Шкаф управления РЭС-НКУ: ШУДН предназначен для управления дренажными насосами

Шкаф управления РЭС-НКУ: ШУДН осуществляет включения и отключения двух дренажных насосов в автоматическом режиме в зависимости от датчиков уровня (сухой контакт) и ручном режиме.

К шкафу управления РЭС-НКУ: ШУДН можно подключать от двух до трех датчиков уровня.

Шкаф управления обеспечивает чередование работы дренажных насосов, чтобы обеспечить их наработку.

Возможность трехфазного и однофазного исполнения.

Возможность исполнения с АВР и без АВР

В исполнении с АВР присутствует контроль целостности цепи двигателей насосов

В исполнении с АВР присутствует контроль датчиков уровня на обрыв и короткое замыкание

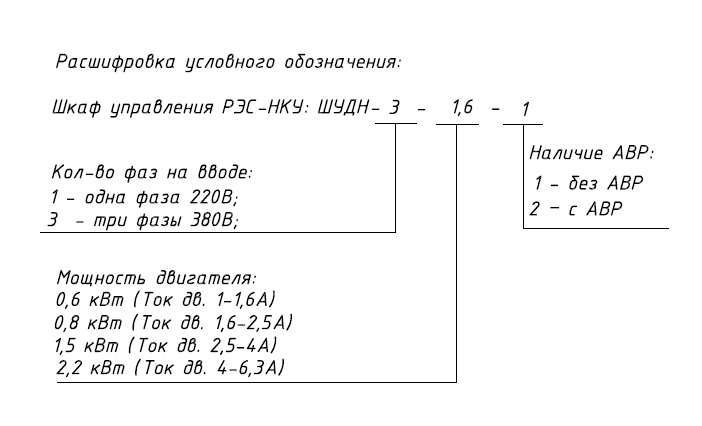

Структура условного обозначения шкаф управления РЭС-НКУ: ШУДН

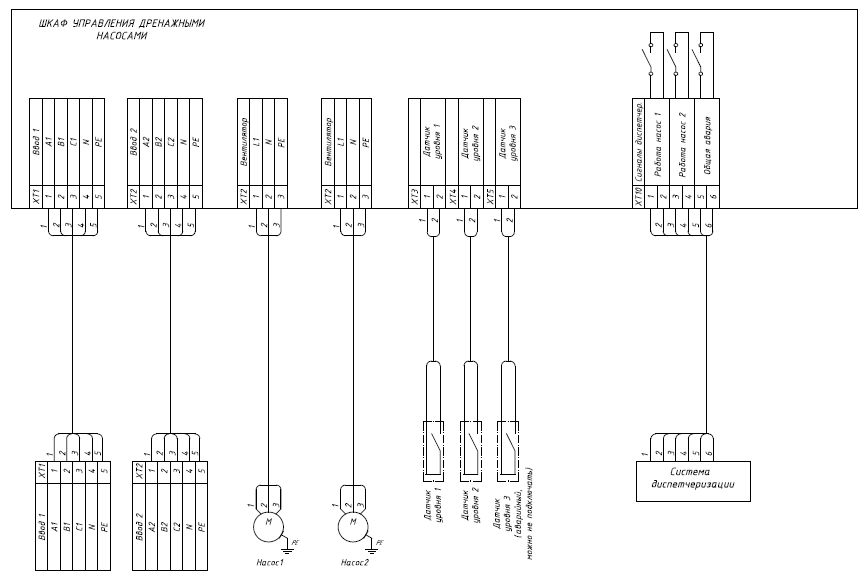

Схема подключения РЭС-НКУ: ШУДН к трехфазной сети с АВР

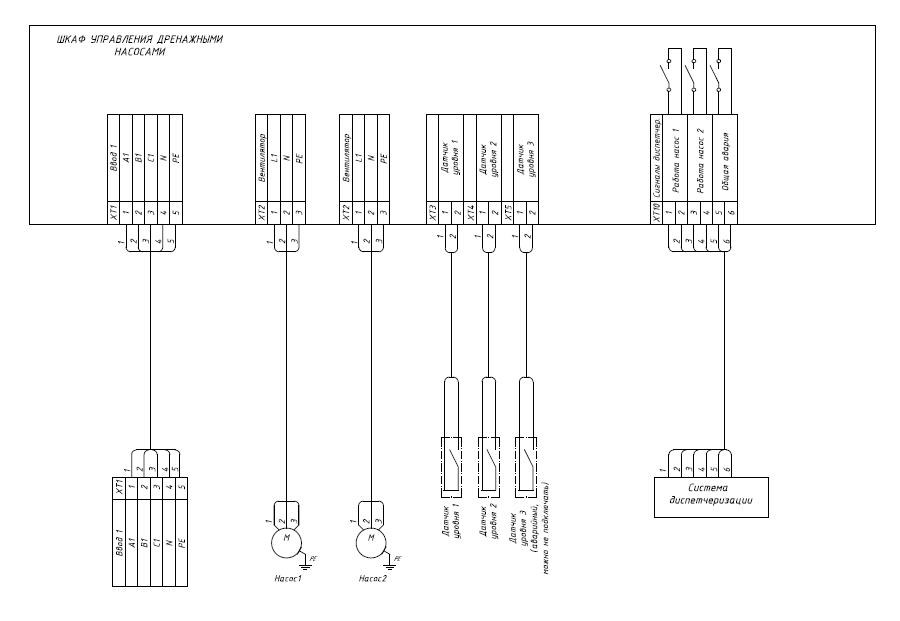

Схема подключения РЭС-НКУ: ШУДН к трехфазной сети без АВР

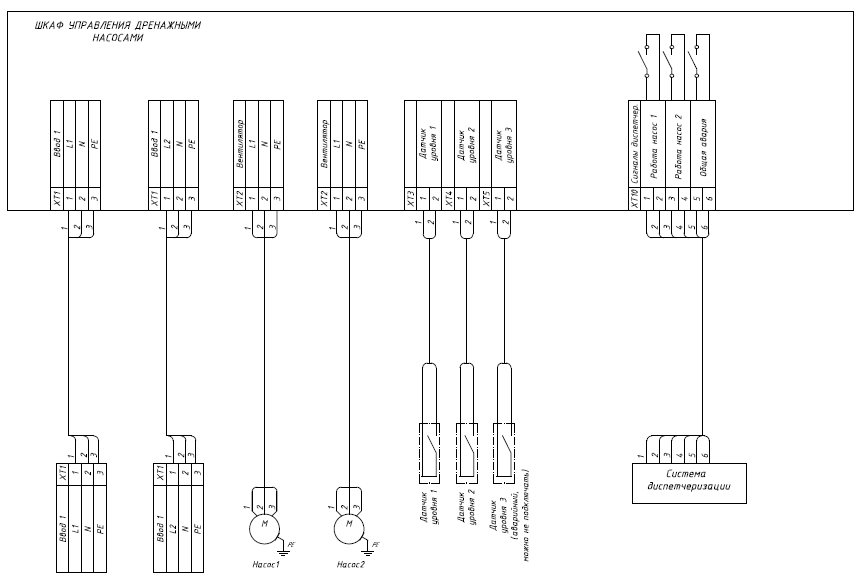

Схема подключения РЭС-НКУ: ШУДН к однофазной сети с АВР

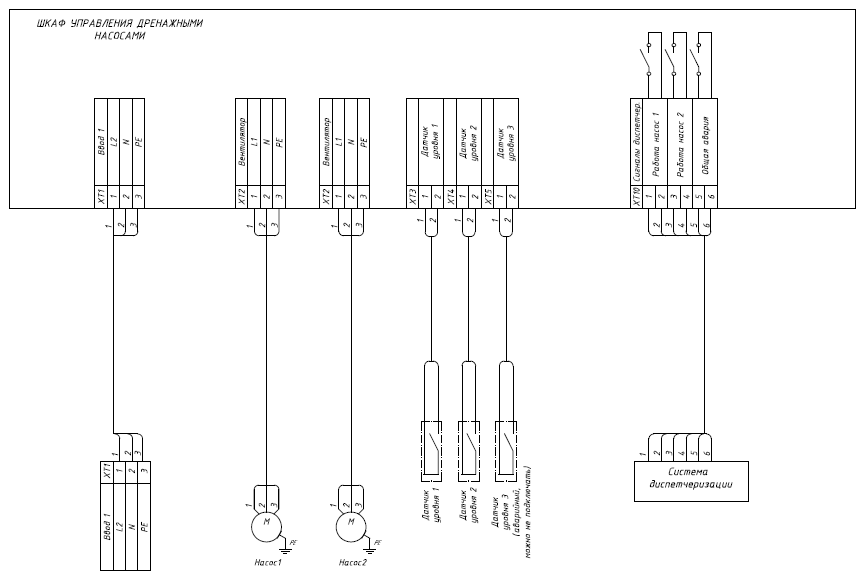

Схема подключения РЭС-НКУ: ШУДН к однофазной сети без АВР

Принцип работы Шкаф управления РЭС-НКУ: ШУДН

При поднятии уровня жидкости выше уровня один включается дренажный насос, который до этого был не в работе. Отключение насоса происходи при опускании воды ниже уровня один. При достижении уровня два, выключается насос который в работе и включается резервный. Третий уровень необходим только для сигнализации аварии (переполнение).

Комплект поставки:

Шкаф управления РЭС-НКУ: ШУДН - 1шт.

Паспорт – 1 шт.

Руководство по эксплуатации - 1шт.

Основные технические характеристики шкаф управления РЭС-НКУ: ШУДН

- Количество подключаемых двигателей – 2

- Мощность одного двигателя – от 0,6 до 2,2 кВт.

- Номинальное напряжение 230 B/ 380В в зависимости от модификации

- Степень защиты IP54

- Температура эксплуатации: от 0°C до +50°C

- Тип подключаемых датчиков: сухой контакт

Мощность шкафа	Тепловая защита, А	Вводной автоматический выключатель при однофазной сети	Вводной автоматический выключатель при трехфазной сети
0,55 кВт (2х0,55кВт)	1-1,6	4А	4А
0,75 кВт (2х0,75кВт)	1,6-2,5	4А	4А
1,5 кВт (2х1,5кВт)	2,5-4	6А	6А
2,2 кВт (2х2,2кВт)	4-6,3	10А	10А
